1,5 t
Carichi pesanti
La configurazione principale solleva e trasporta carichi fino a 1.500 kg.
AGILOX · OCF

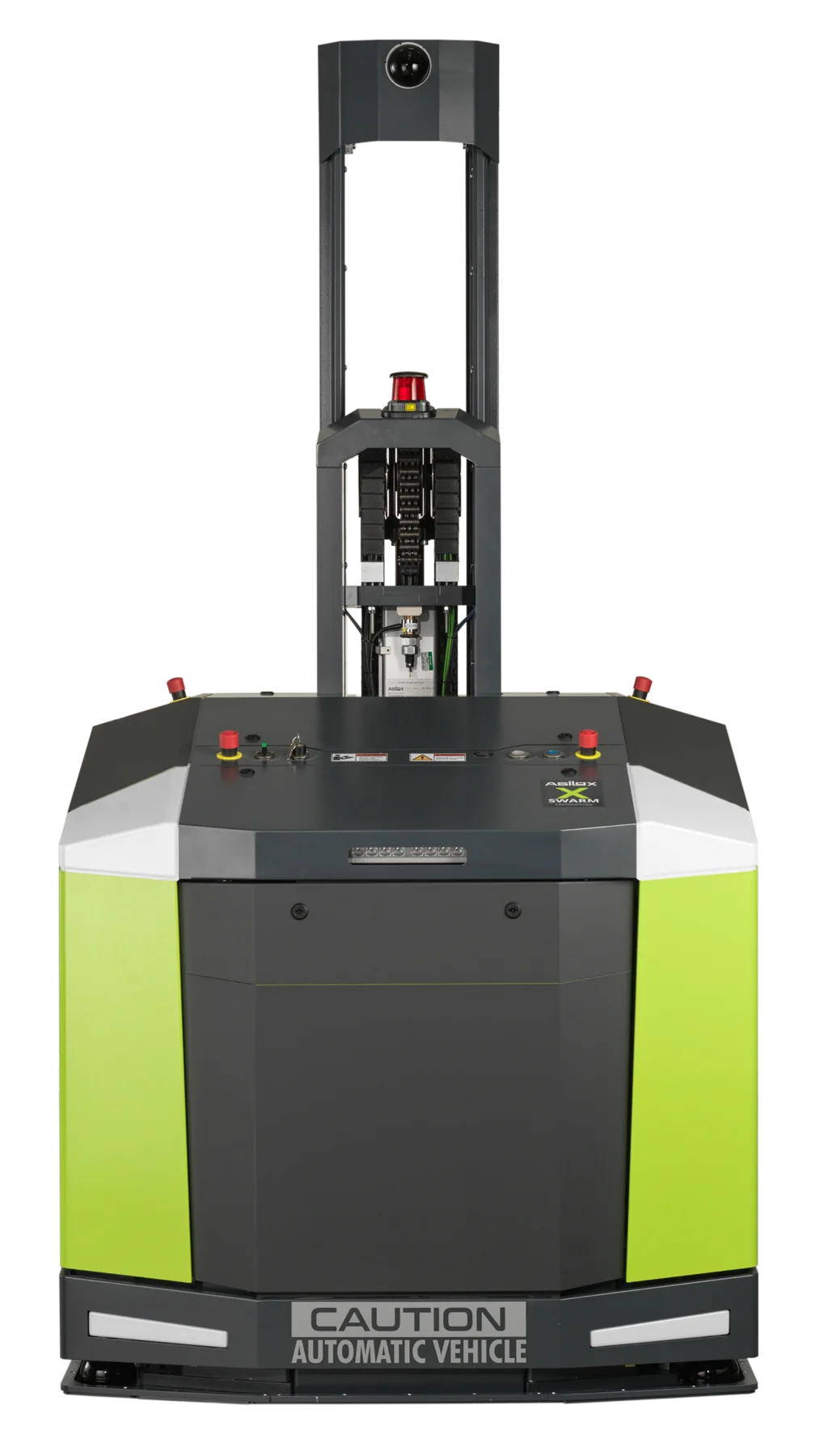

AGILOX OCF the powerhouse
AMR contrappesato omnidirezionale per trasportare e sollevare carichi pesanti su pallet aperti o chiusi, dal pavimento alla stazione.
1.500 kg
Portata massima
1.450 mm
Stazione massima
1,4 m/s
Velocità massima
3.500 mm
Diametro di volta
Counterbalanced floor-to-station
Free lift per pallet aperti e chiusi
AGILOX OCF unisce un telaio contrappesato a tre unità motrici omnidirezionali. Il free lift permette di prelevare pallet aperti e chiusi direttamente dal pavimento o da stazioni elevate.
Portata, altezza veicolo, altezza di sollevamento, lunghezza e larghezza delle forche possono essere configurate per flussi semplici o per operazioni di scaffalatura, stacking e alimentazione conveyor.
Perché sceglierlo
Funzioni chiave
Free lift
Pallet chiusi dal pavimento
L'architettura contrappesata gestisce anche pallet chiusi, inclusi supporti tipo CHEP.
3 drive
Manovra omnidirezionale
Tre unità motrici consentono movimenti laterali, diagonali e rotazione attorno al centro veicolo.
Tecnologie operative
Tecnologie e funzioni
Sollevamento
Cilindro elettromeccanico
Il sistema di lift evita la gestione di un circuito idraulico e porta il carico fino a 1.600 mm nella versione standard.
Configurabilità
Portata, altezza e forche su processo
OCF è disponibile con due portate, due lunghezze forca, versione ribassata e regolazione elettrica della larghezza forche.
Safety
Floor spot e obstacle avoidance

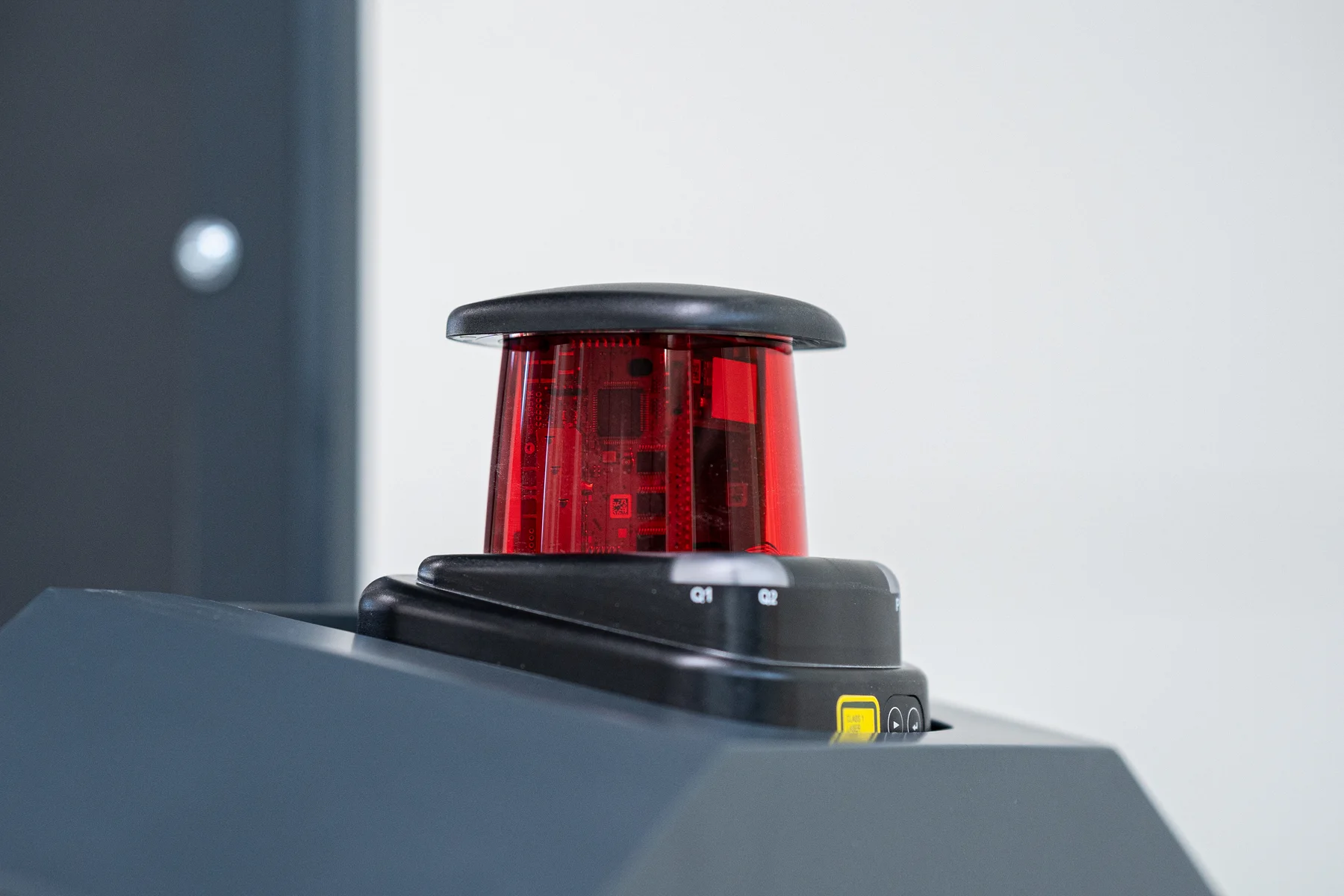

Scanner, obstacle avoidance e luci sul montante rendono visibili movimento e cambi di direzione nelle aree condivise.
Periferiche
AGILOX IO per porte e conveyor
Il modulo IO collega il sistema a porte rapide, semafori, conveyor, ascensori e sistemi di allarme del sito.
Configurazioni
Configurazioni AGILOX OCF
OCF 1.500 kg
Configurazione principale per pallet e merci pesanti, con free lift e stazione elevata.
- Portata massima 1.500 kg
- Lift massimo 1.600 mm
- Stazione massima 1.450 mm

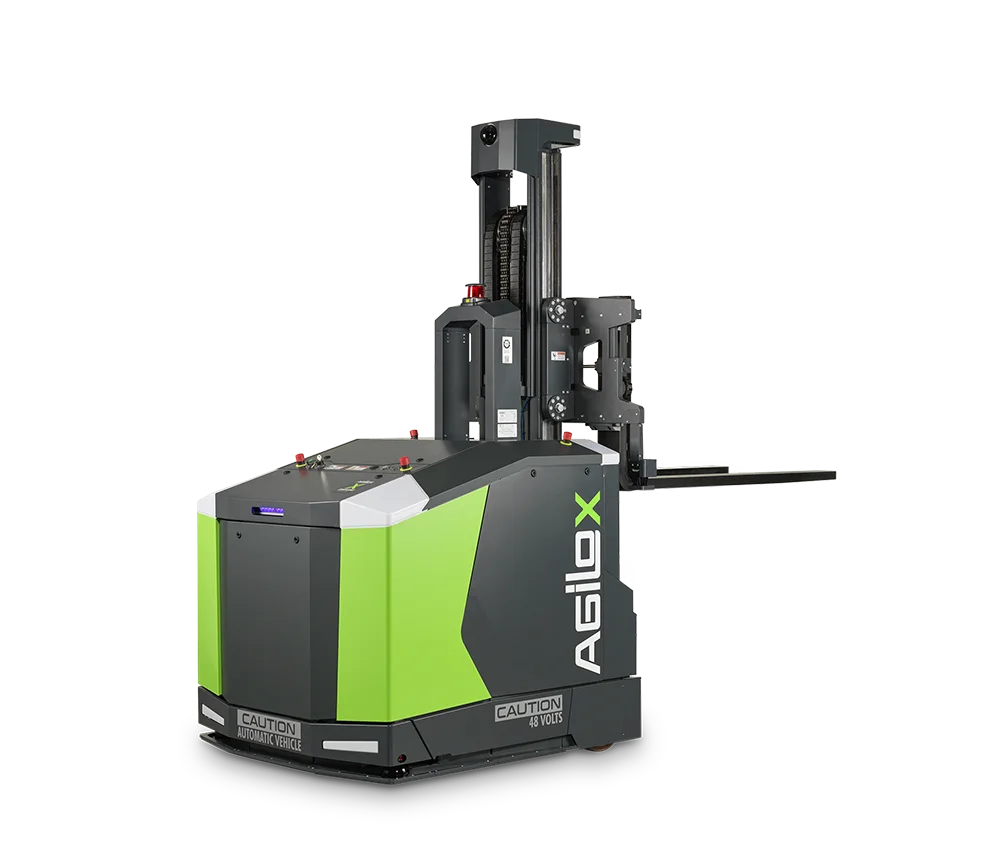

OCF 750 kg
Configurazione per flussi con carichi inferiori che mantengono la necessità di free lift e pallet chiusi.
- Portata massima 750 kg
- Forche da 1.200 o 1.400 mm
- Movimento omnidirezionale
OCF Low Clearance
Versione ribassata per passaggi bassi e porte rapide dove l'altezza standard non è disponibile.
- Altezza veicolo ridotta
- Lift massimo 1.200 mm
- Configurazione da validare sulle stazioni
Applicazioni

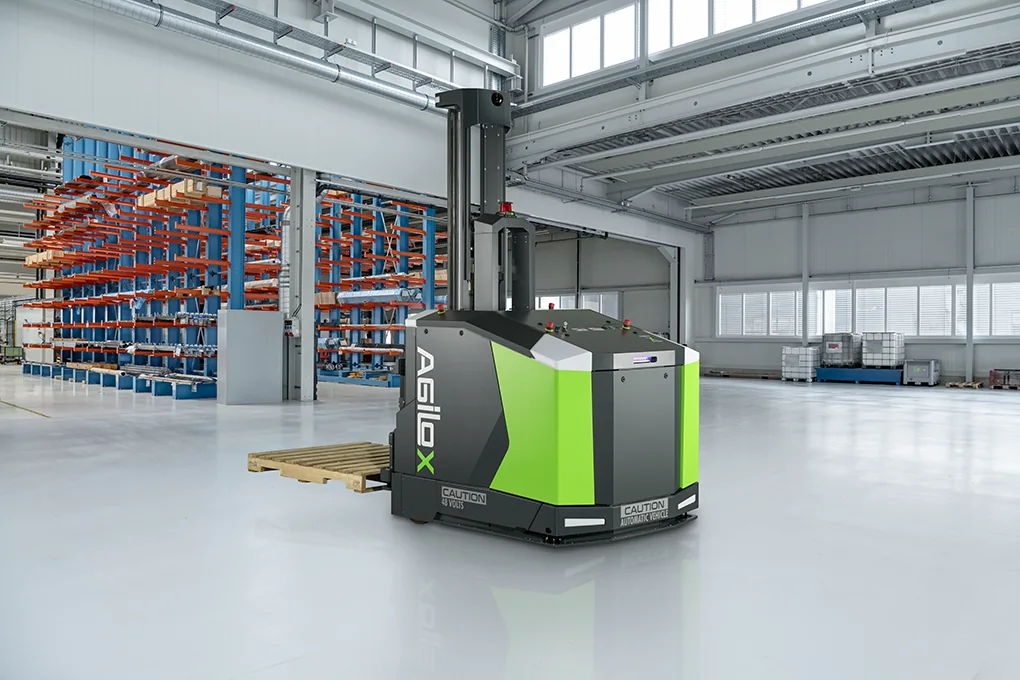

Applicazioni AGILOX OCF
Pallet chiusi
Prelievo e deposito di CHEP e altri pallet non accessibili con forche a sbalzo tradizionali.
Goods in / goods out
Trasferimento tra ricevimento, magazzino, preparazione e spedizione.
Scaffalatura e stacking
Primo livello rack e impilamento fino a stazioni da 1.450 mm.
Conveyor feeding
Alimentazione di trasportatori senza modificare la struttura del supporto di carico.
Carichi speciali
Portacarichi personalizzati e merci pesanti previa verifica di peso, ingombro e baricentro.
Powerhouse in dettaglio
OCF tra free lift, sensori e configurazioni

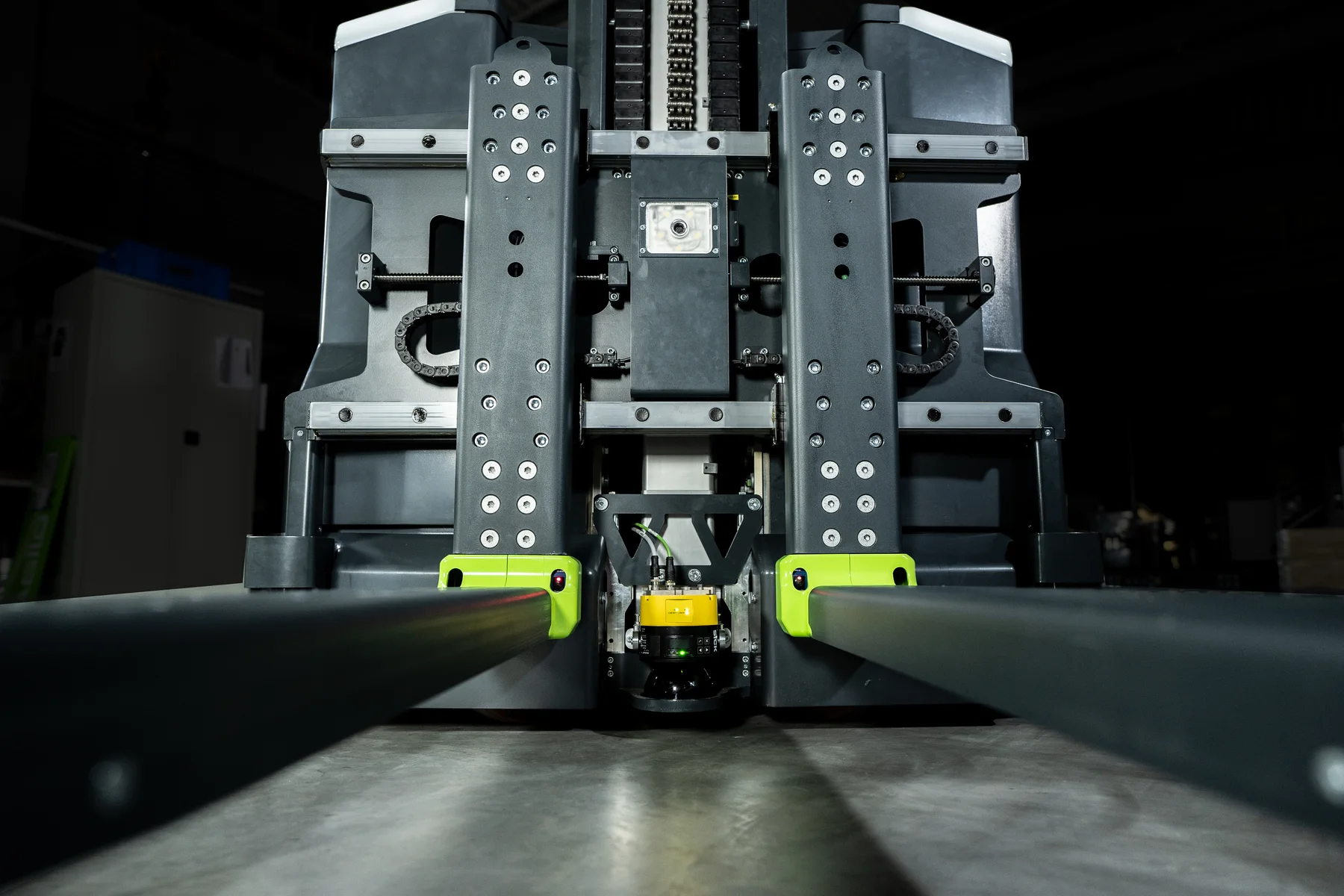

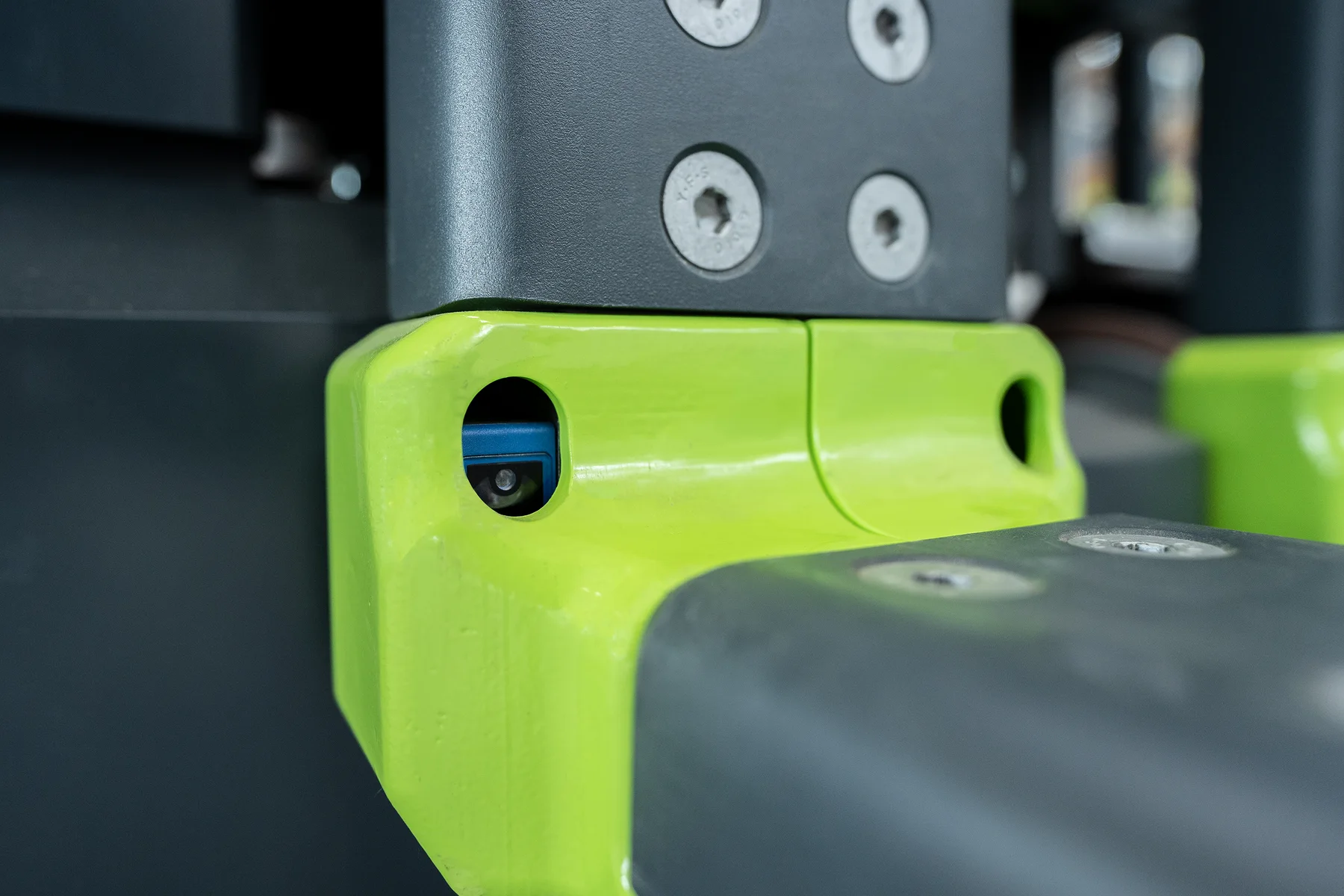

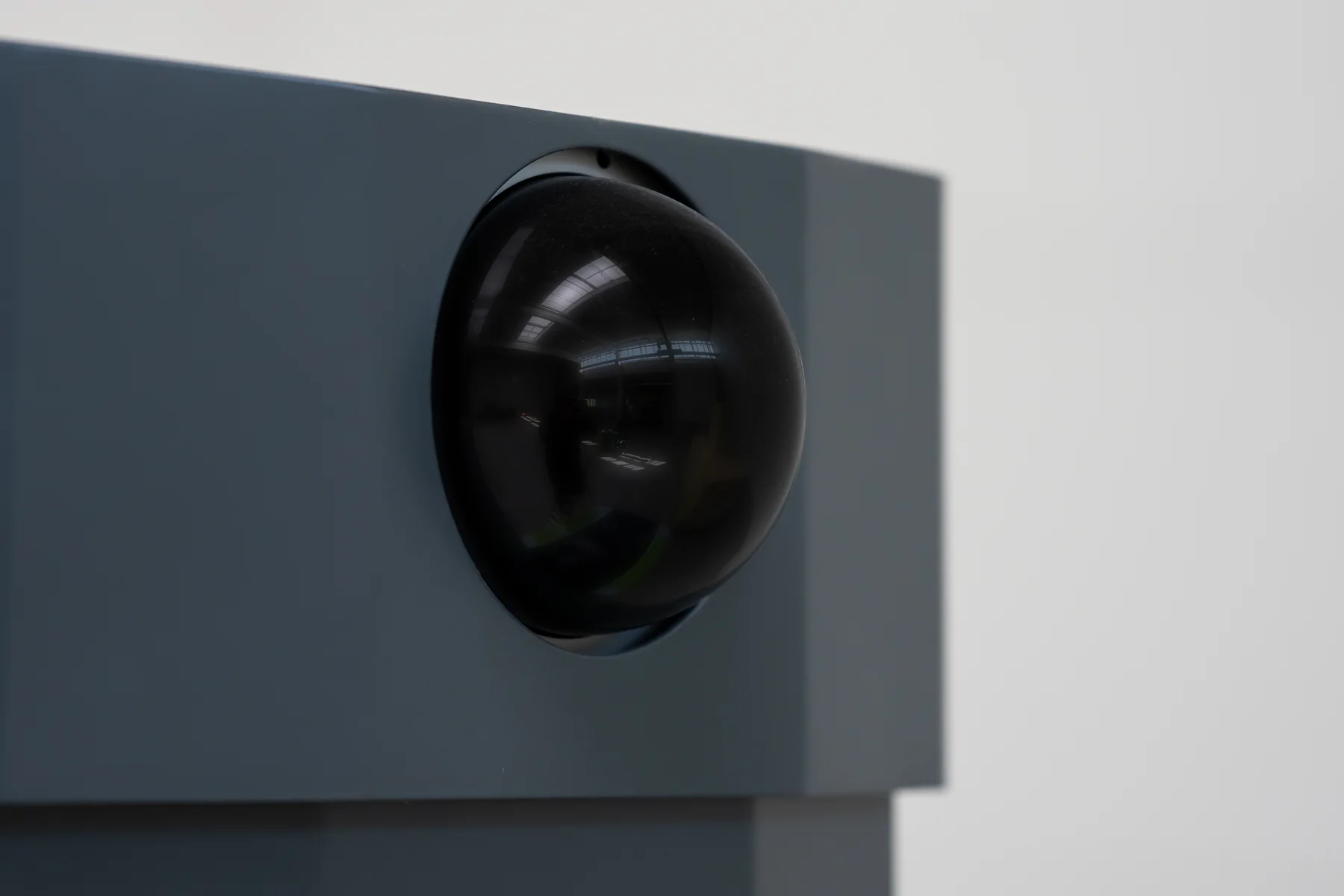

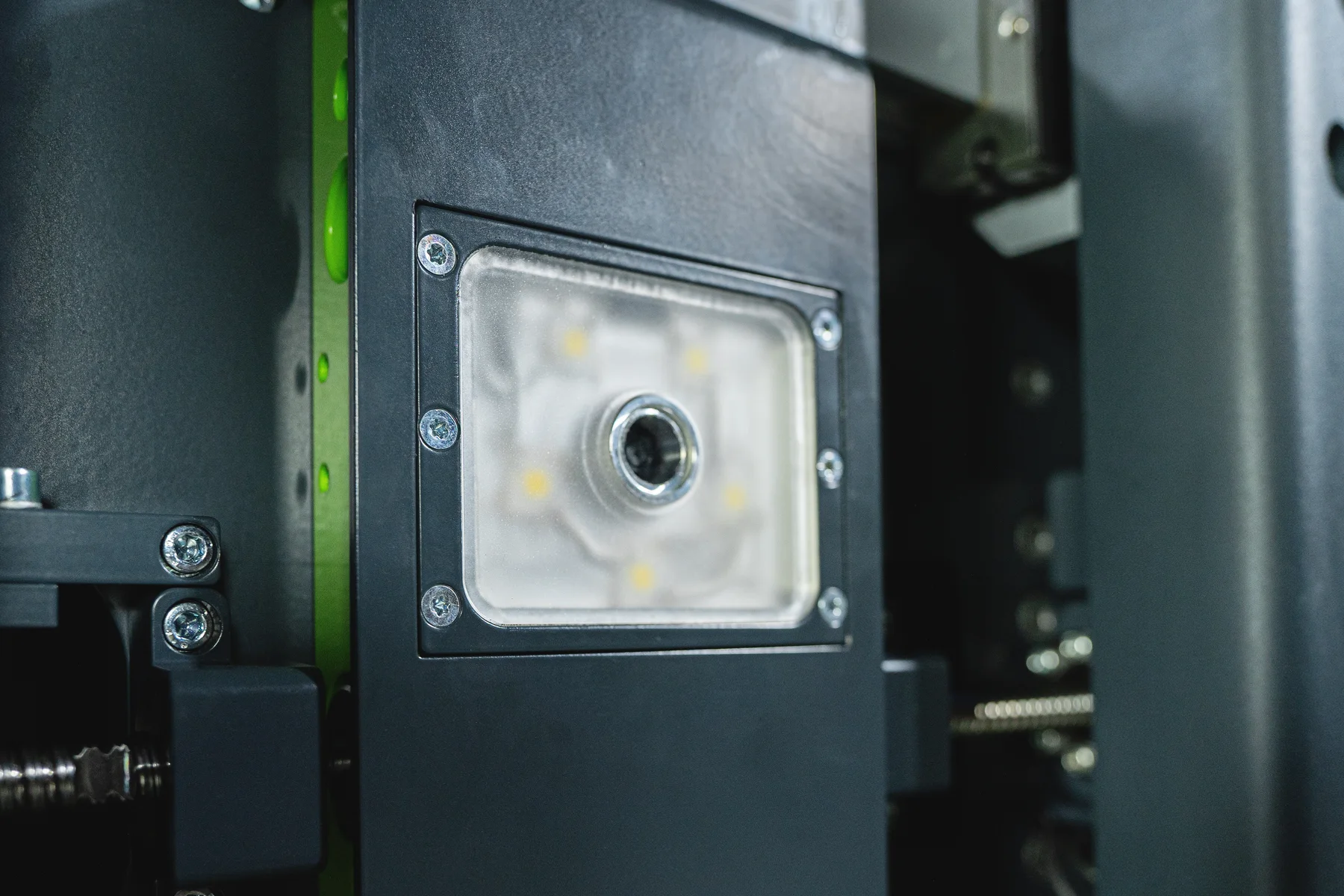

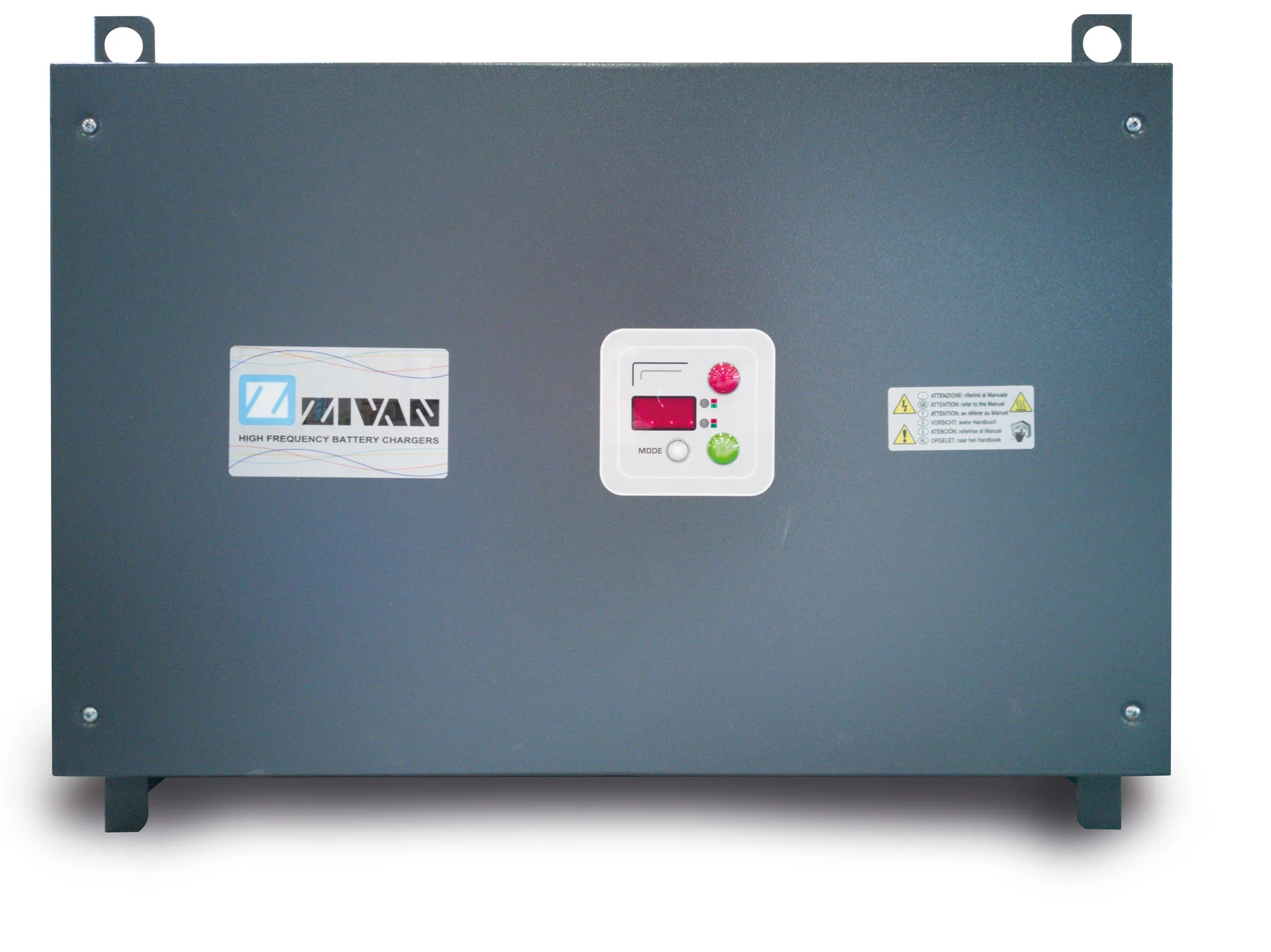

Le immagini ufficiali mostrano forche, lettura barcode, ricarica, monitoraggio carico, navigazione e obstacle avoidance.
Scheda tecnica
Specifiche tecniche
| Tipologia | AMR contrappesato omnidirezionale floor-to-station |
|---|---|
| Dimensioni | 2.784 x 1.200 x 2.566 mm |
| Peso veicolo | 3.600 kg |
| Portata | 750 kg o 1.500 kg |
| Sollevamento massimo | 1.600 mm standard; 1.200 mm low-clearance |
| Altezza stazione massima | 1.450 mm |
| Lunghezza forche | 1.200 o 1.400 mm |
| Regolazione forche | Regolazione elettrica automatica opzionale |
| Velocità massima | 1,4 m/s |
| Diametro di volta | 3.500 mm |
| Corridoio / passaggio minimo | 2.100 mm / 1.700 mm |

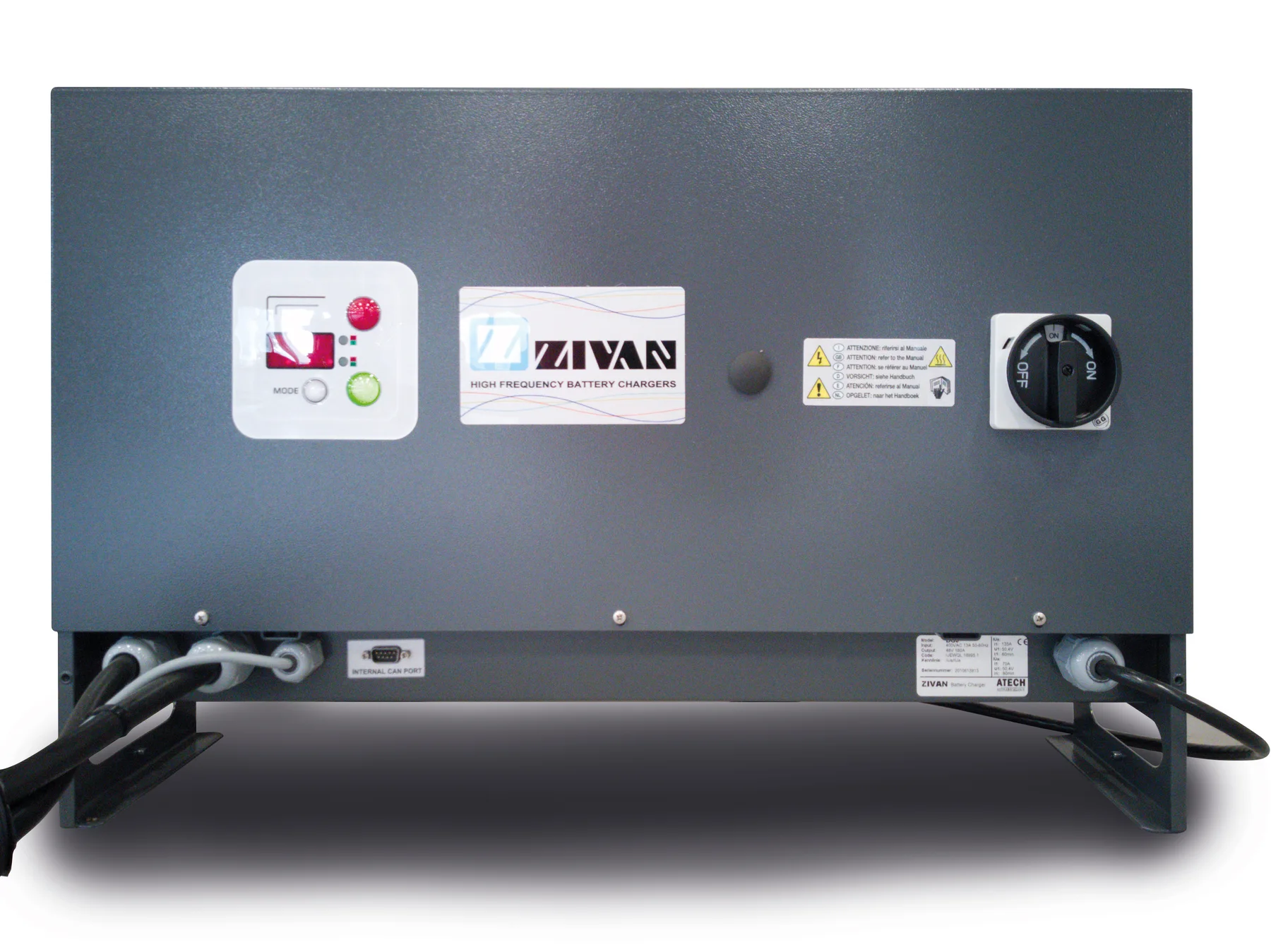

| Ricarica dichiarata | 3 minuti di ricarica = circa 1 ora di funzionamento |
| Portacarichi | EUR 1, EUR 3, EUR 6, pallet chiusi e supporti personalizzati |
X-SWARM e Analytics
OCF coordina i carichi pesanti con il resto della flotta
X-SWARM distribuisce gli ordini tra i veicoli, condivide ostacoli e stato operativo e mantiene il flusso senza controllo centrale. AGILOX Analytics rende confrontabili missioni, utilizzo e prestazioni di OCF con ONE, ODM e OFL nello stesso impianto.
Consulenza Bubbles
Progetta il flusso heavy-duty con AGILOX OCF
Verifichiamo pallet aperti o chiusi, peso, baricentro, altezze, corridoi, porte e interfacce di magazzino.
